ビューワー操作

CHAPTER 03

温度と景色を、
ぴたりと重ねる。

この章でできるようになること

• 8つの表示モードを使い分ける
• Vキーで温度ムラの正体を確かめる
• 赤外線と可視のずれを整える
• 2画面表示で見せながら点検する

9 分で読めます

CRITIR のビューワーは、1組の赤外線画像と可視画像を、目的に合わせて8通りに見せ分けられます。 下はすべて同じ写真です。キーボードの 1〜8 で一瞬で切り替わります。

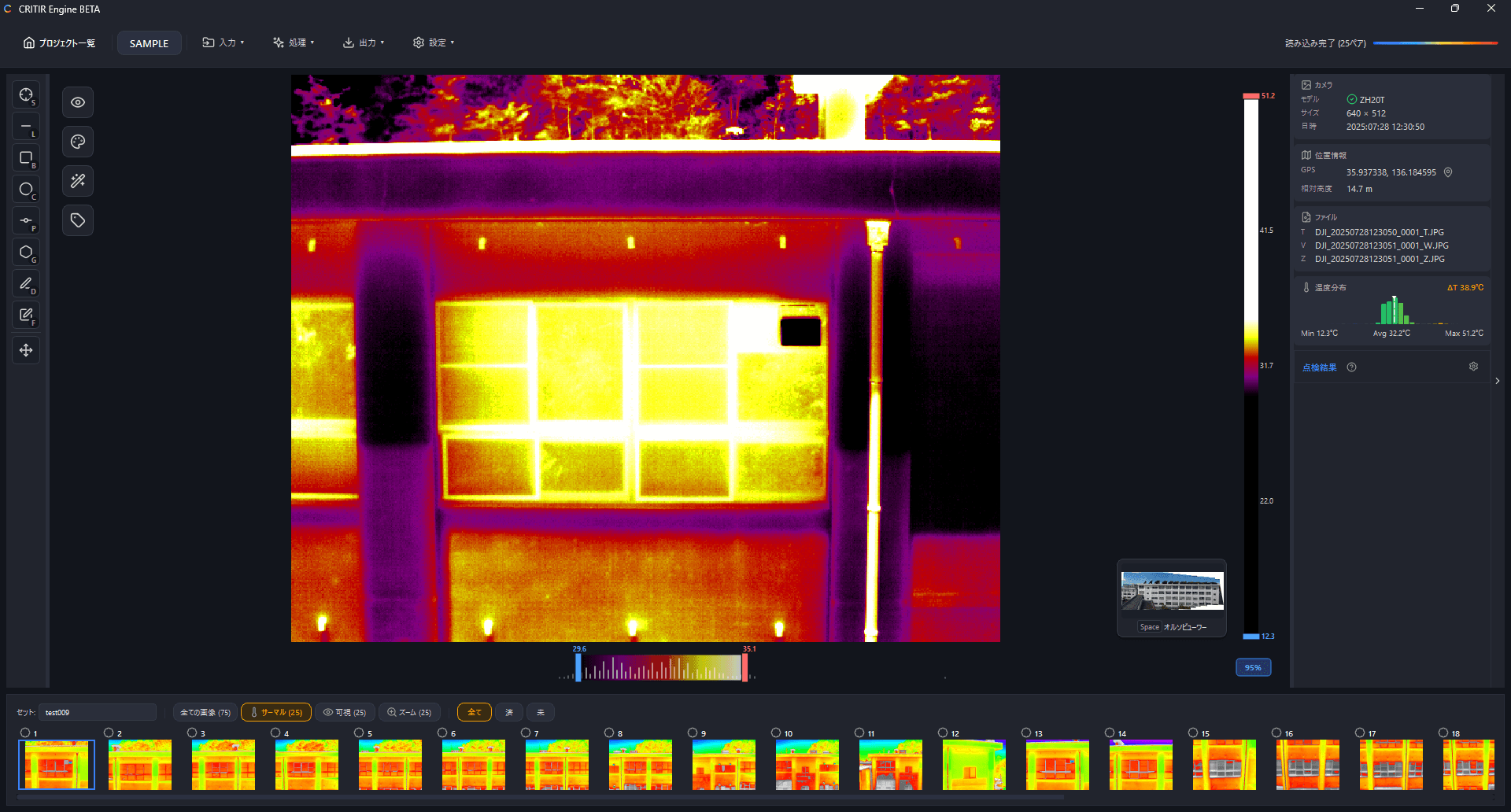

基本操作

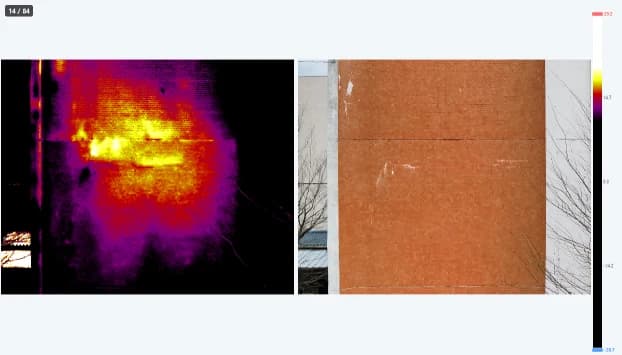

ビュー左上には、表示中の写真番号が 14 / 84（何枚目 / 総数）の形で常に表示されます。

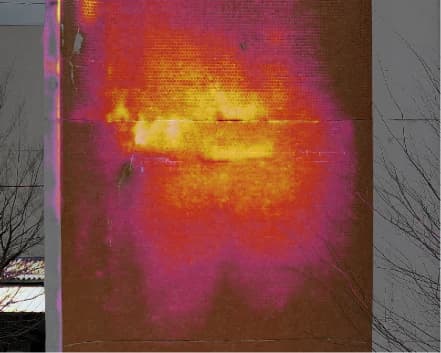

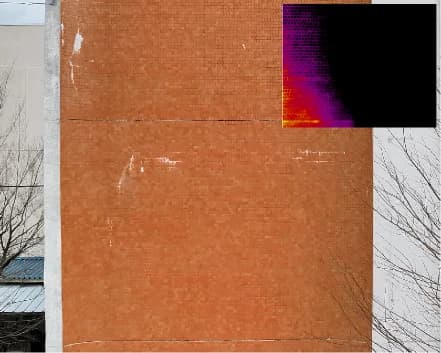

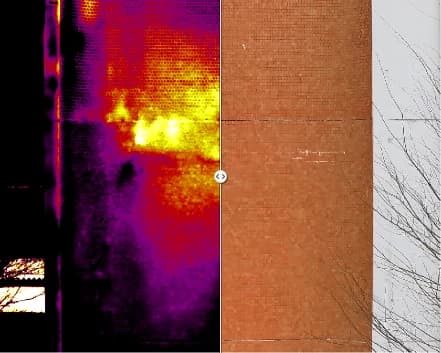

8つの表示モード

ツールバーの 表示モードボタンか、キーボードの 1〜8 で切り替えます。表示モードボタンのメニューでは、項目にマウスを乗せるだけでその表示をプレビューできます。

表示モードの固定

ツールバーの 表示モード固定 ボタンをオンにすると、画像を切り替えても現在の表示モードが維持されます。オフのときは画像ごとの表示モードに従います。

カラーマップの固定

隣の カラーマップ固定 ボタンをオンにすると、画像を切り替えても現在のカラーパレットが維持されます。

オフのときは、画像ごとに保存されたカラーパレットが復元されます。調査全体を同じパレットで見比べたいときにオンにしてください。

比較モードの温度スケール

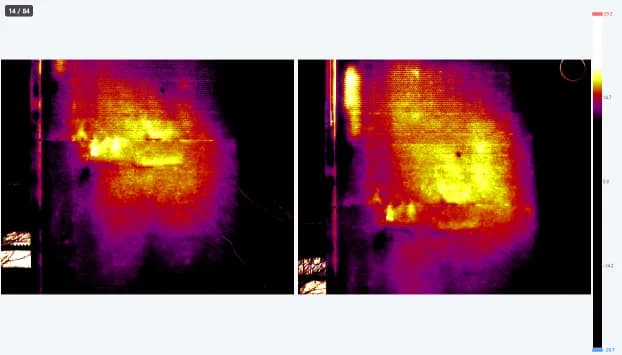

8 の比較モードでは、左右の画像の上にそれぞれ見出し（基準画像 / 参照画像・セット名・画像名・表示中の温度範囲）が出ます。 温度バー（下部）とカラーバー（右側）は左右で1組を共用し、クリックした方の画像を操作します。 いま操作している画像は、見出しのラベルが塗られ、画像の周りに青い枠が付きます（初期値は参照画像）。

• 画像をクリックする（ドラッグで動かすだけでは切り替わりません）か、見出しをクリックすると、その画像が操作対象になります
• 左右の画像の間にある 鎖ボタン をオンにすると、左右で同じ温度表示範囲・アラーム閾値を使います（共有）。もう一度押すと、直前に操作していた画像の個別調整に戻ります
• 操作していない側の温度範囲も見出しに出るので、温度バーが1本でも左右の範囲を同時に確かめられます

同じ温度スケールで並べたい経年比較や時間帯比較では鎖ボタンで 共有 に、それぞれの画像を見やすく調整したい場合は 左右をクリックで切り替えて個別に調整します。

比較中に写真を送る

見出しの で、その側の画像だけを前後に送れます。比較モードのまま次々に見比べられます。

基準画像を送ると、参照画像は新しい基準画像と最も重なる画像に自動で切り替わります。 他のセットの画像と比較しているときは、同じセットの中から選び直されるので、経年比較を続けたまま写真を送れます（そのセットに重なる画像が無いときは参照画像をそのまま残します）。

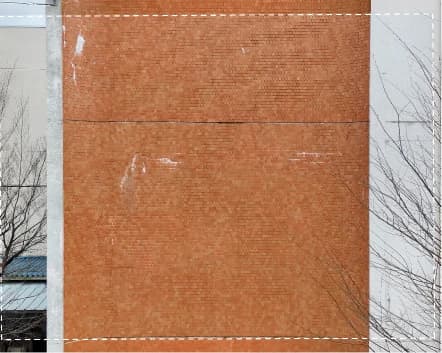

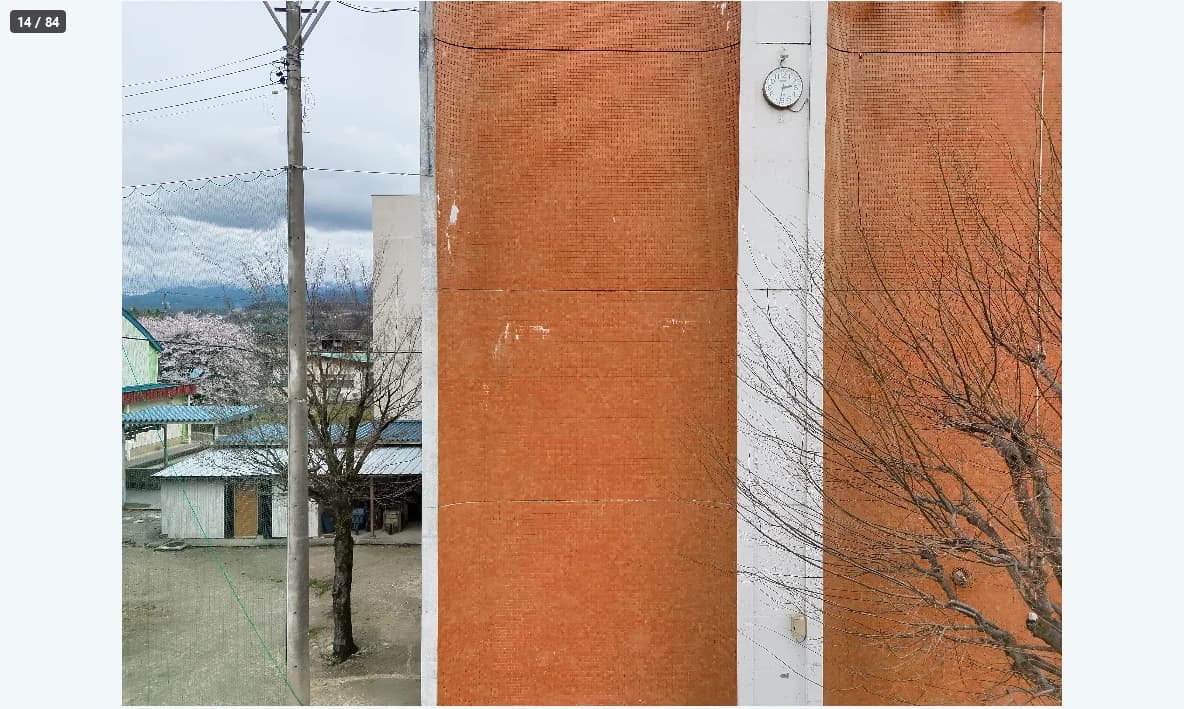

可視全域表示

可視カメラは赤外線カメラより広い範囲を写しています。通常は赤外線画像の範囲に合わせて可視画像を切り抜いて表示しますが、表示モードボタンのメニューにある 全域表示（クロップなし） をオンにすると、可視画像の全体が見えます。

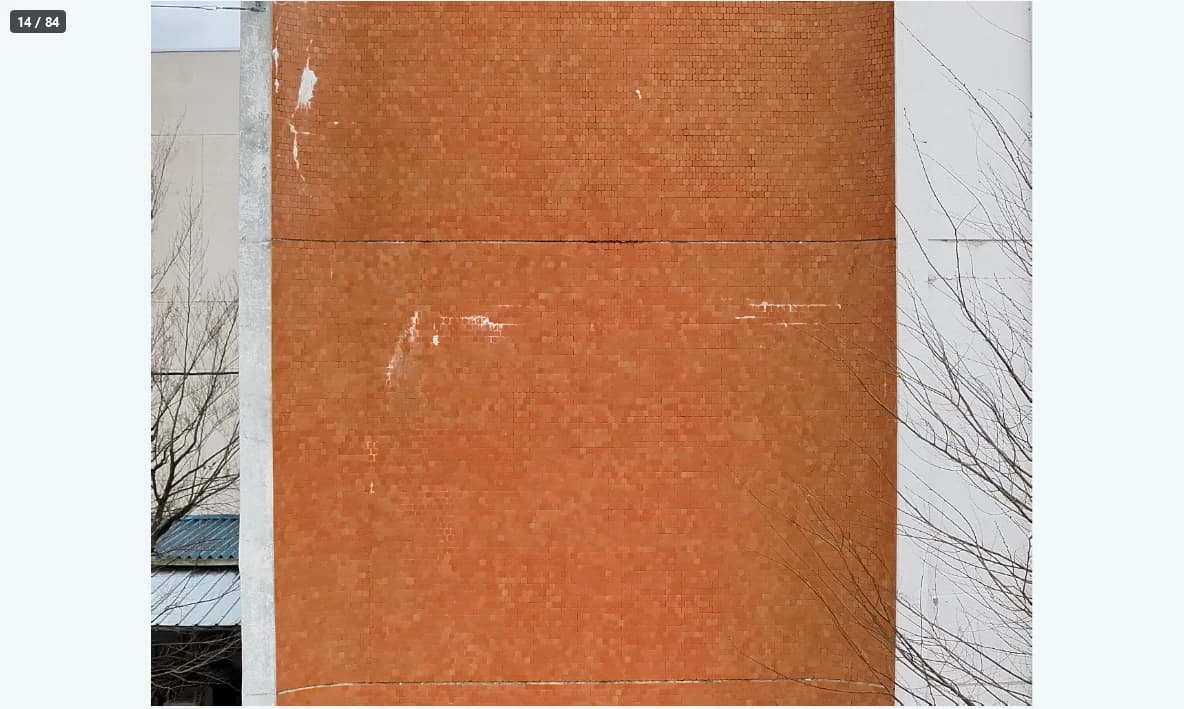

通常（赤外線の範囲）全域表示

⇆

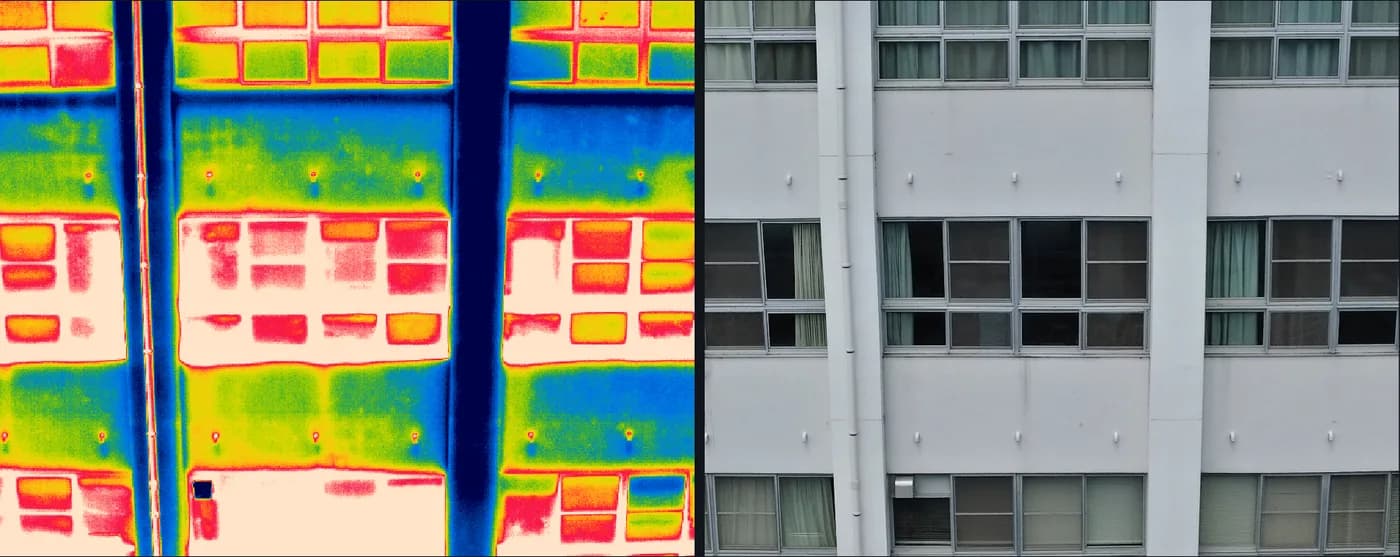

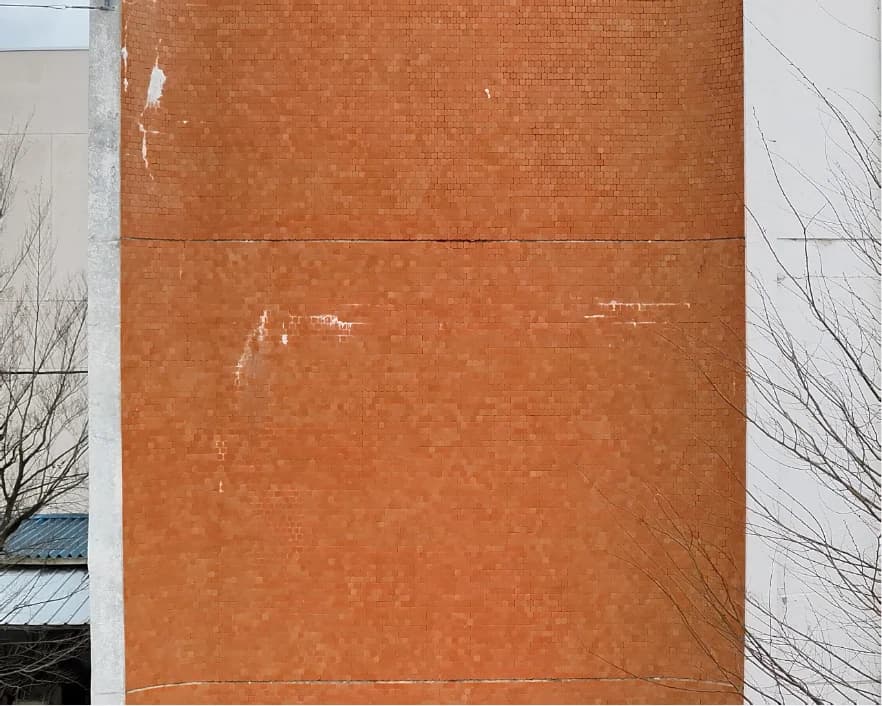

可視画像のクイック確認（Vキー）

V を押している間だけ可視画像に切り替わり、離すと元の表示モードに戻ります。

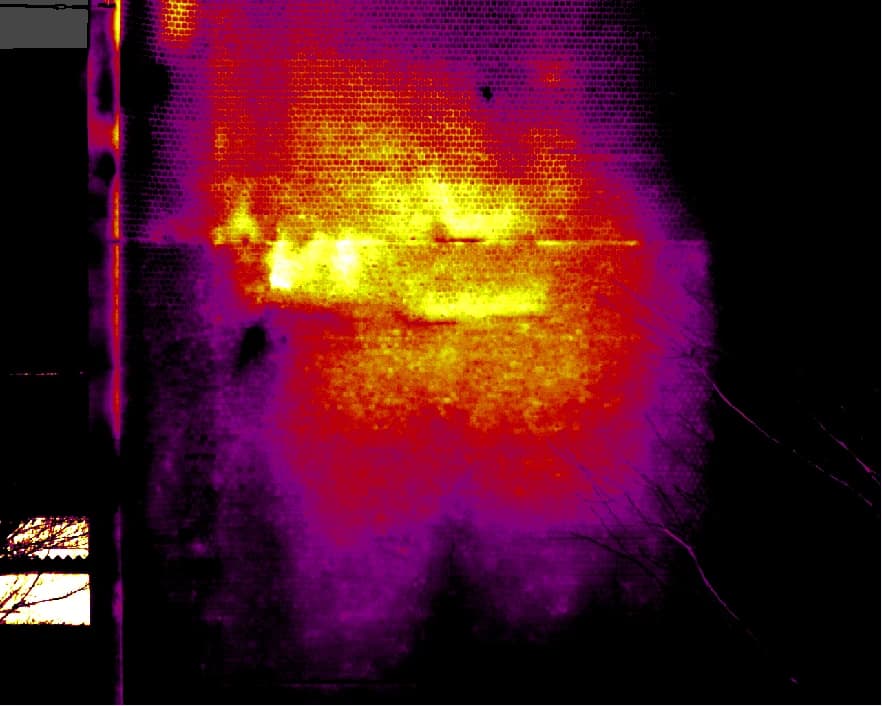

赤外線V を押している間

⇆

温度異常が本当に熱によるものか、それとも汚れや映り込みかを、表示モードを変えずに一瞬で判断できます。

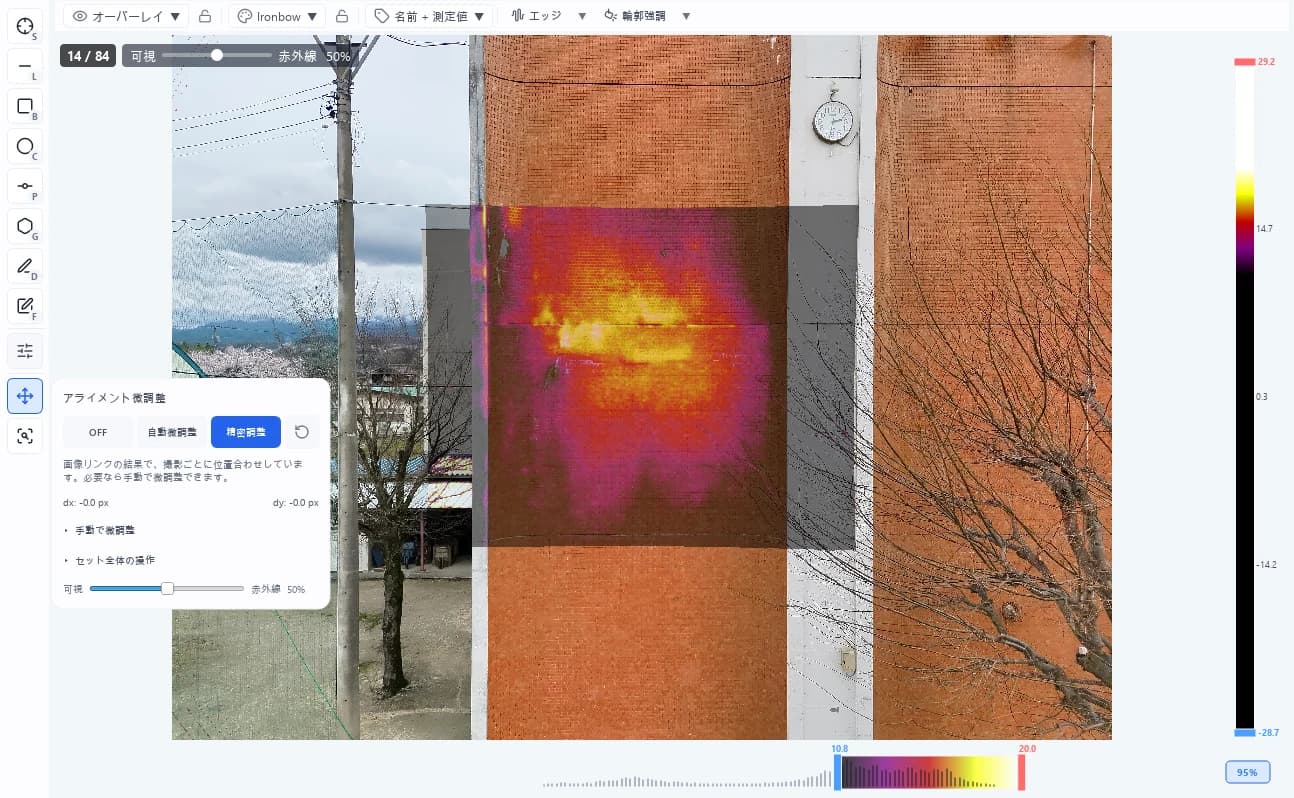

アライメント微調整

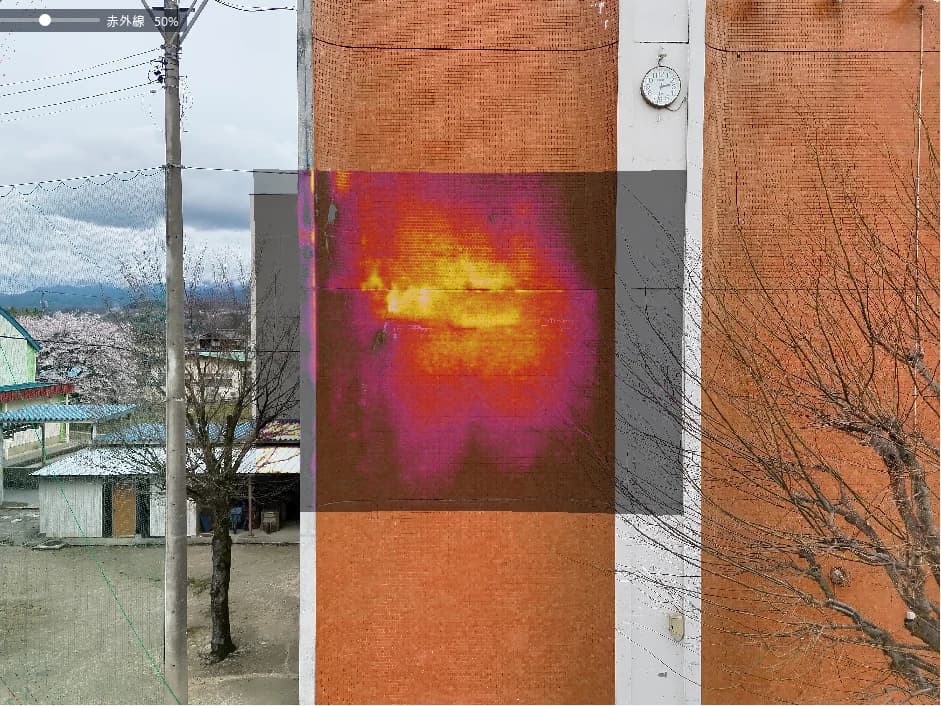

赤外線カメラと可視カメラは、レンズの位置も画角も違います。CRITIR は機種ごとの較正で2枚を重ねていますが、撮影距離などによっては少しずれることがあります。 画面左端のツールアイコンバーにある アライメント微調整 ボタンをオンにすると、表示がオーバーレイに切り替わり、その画像の重ね合わせを調整するパネルが開きます。

COLUMN

可視と赤外線は、なぜずれるのか

赤外線カメラと可視カメラは1つの機体に並んでいても、レンズは別々の場所にあります。片目ずつつぶすと近くの指が左右に跳んで見えるのと同じで、2つのレンズからは同じ点が少し違う角度に見えます（視差）。この角度の差は、近い物ほど大きく、遠い物ほど小さくなります。

さらに2つのカメラは、画角も解像度も違います。CRITIR は機種ごとの較正でこの違いを補正して重ねていますが、視差の大きさは撮影距離によって変わるので、較正だけではぴったり合わない場面が出てきます。

そこで精密調整は画像リンクの結果を使い、撮影ごとの奥行きまで考えて合わせます。自動微調整は、2枚の画像の模様からずれを実測して合わせます。それでも合わない画像は、手動で仕上げられます。

1234

1 位置合わせの方式　2 手動で微調整　3 可視 ― 赤外線のスライダー　4 セット全体の操作

1 の3つから、その画像の位置合わせの方式を選びます。

どの方式を選んでも、その上に手動の微調整を重ねられます。精密調整の結果が合わない画像は、自動微調整や OFF に切り替えられます。

手動で動かした画像には、パネルに「● 手動で調整」と表示されます。

サムネイルには、その画像で実際に効いている位置合わせがアイコンで表示されます（アイコンにマウスを重ねると説明が出ます）。

セット全体の操作

調整値は画像ごとに保存され、ビューワーの表示だけでなく、レポート・オルソ画像・3Dモデル・HTMLビューワーの重ね合わせにも反映されます。

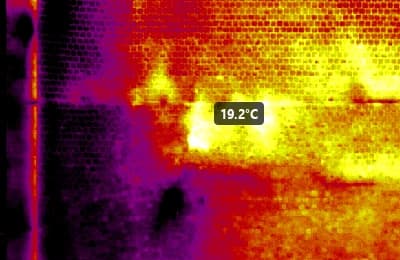

カーソル位置の温度表示

赤外線画像の上にマウスカーソルを合わせると、その地点の温度がカーソル脇に表示されます。測定ツールを置く前のあたり付けに便利です。

メインビューワー・オルソビューワー・比較モードのいずれでも利用できます。温度データがない画素や、温度マスクで除外された画素では表示されません。

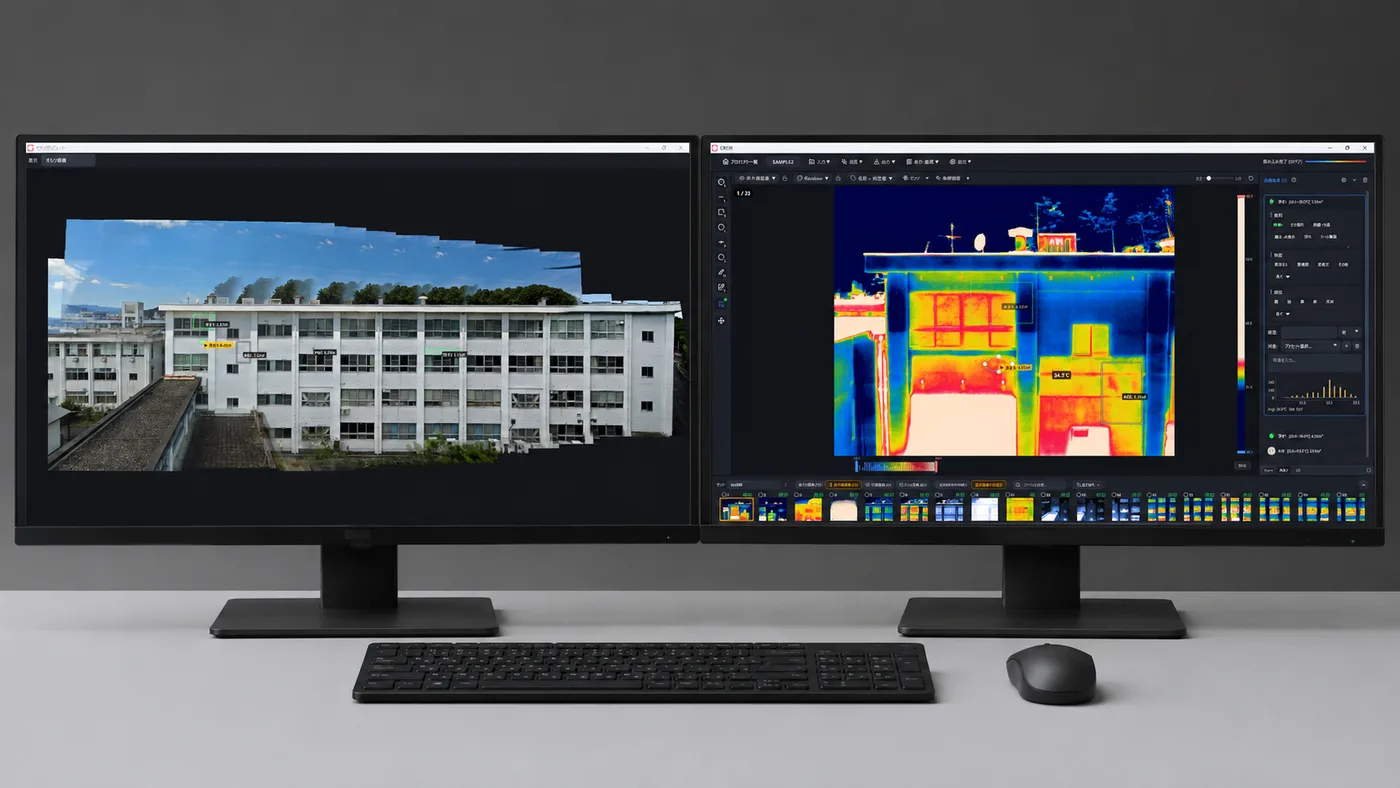

2画面表示

ツールバーの 検査 ▾ → 2画面表示 をオンにすると、セカンダリビューワーが別ウィンドウで開きます。デュアルモニターでの作業や、打ち合わせでの画面共有に便利です。

1

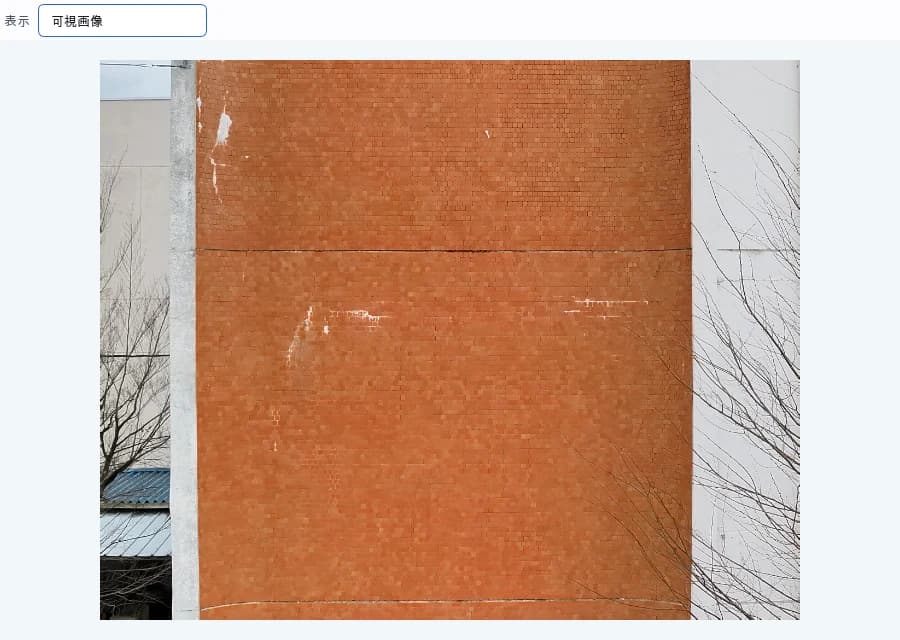

1 の 表示 から、セカンダリビューワーに映す内容を選べます。

• メイン画面のマウス位置が、セカンダリ側にも十字カーソルで表示されます
• 可視画像を表示中は、メインビューワーとズーム・パンが同期します（並列表示・ズーム・比較モードでは同期しません）
• オルソ画像はメインのオルソビューワーの回転・クロップ・カラーマップ・温度レンジなどの設定が反映されます
