レポート作成

CHAPTER 14

測った結果が、
一冊の報告書になる。

この章でできるようになること

• 用途に合ったテンプレートを選ぶ
• 表紙・物件概要・天候を整える
• PDF・Word・Excel・DXF で出力する
• 画像の並び順を壁面に沿って整える

12 分で読めます

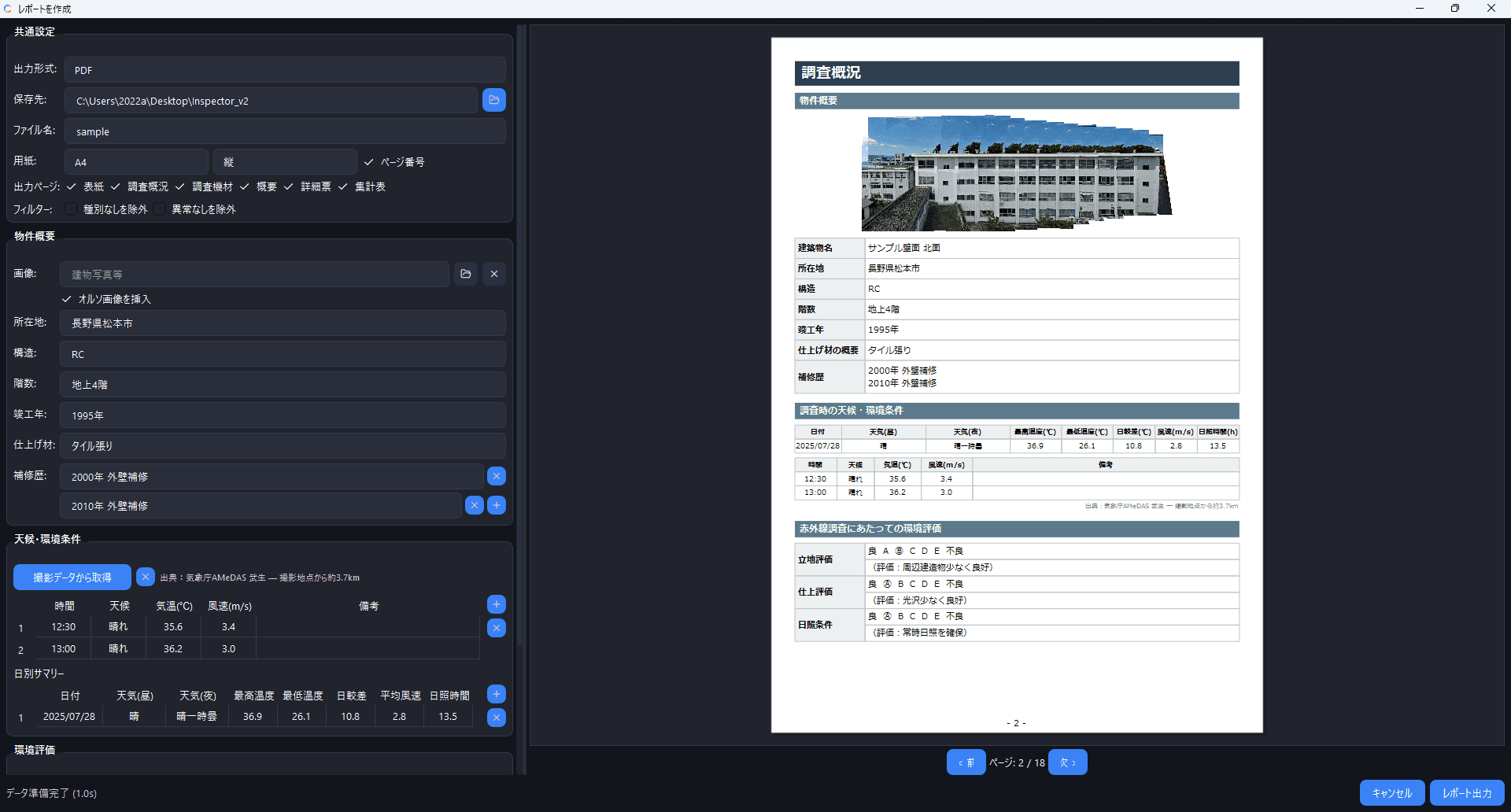

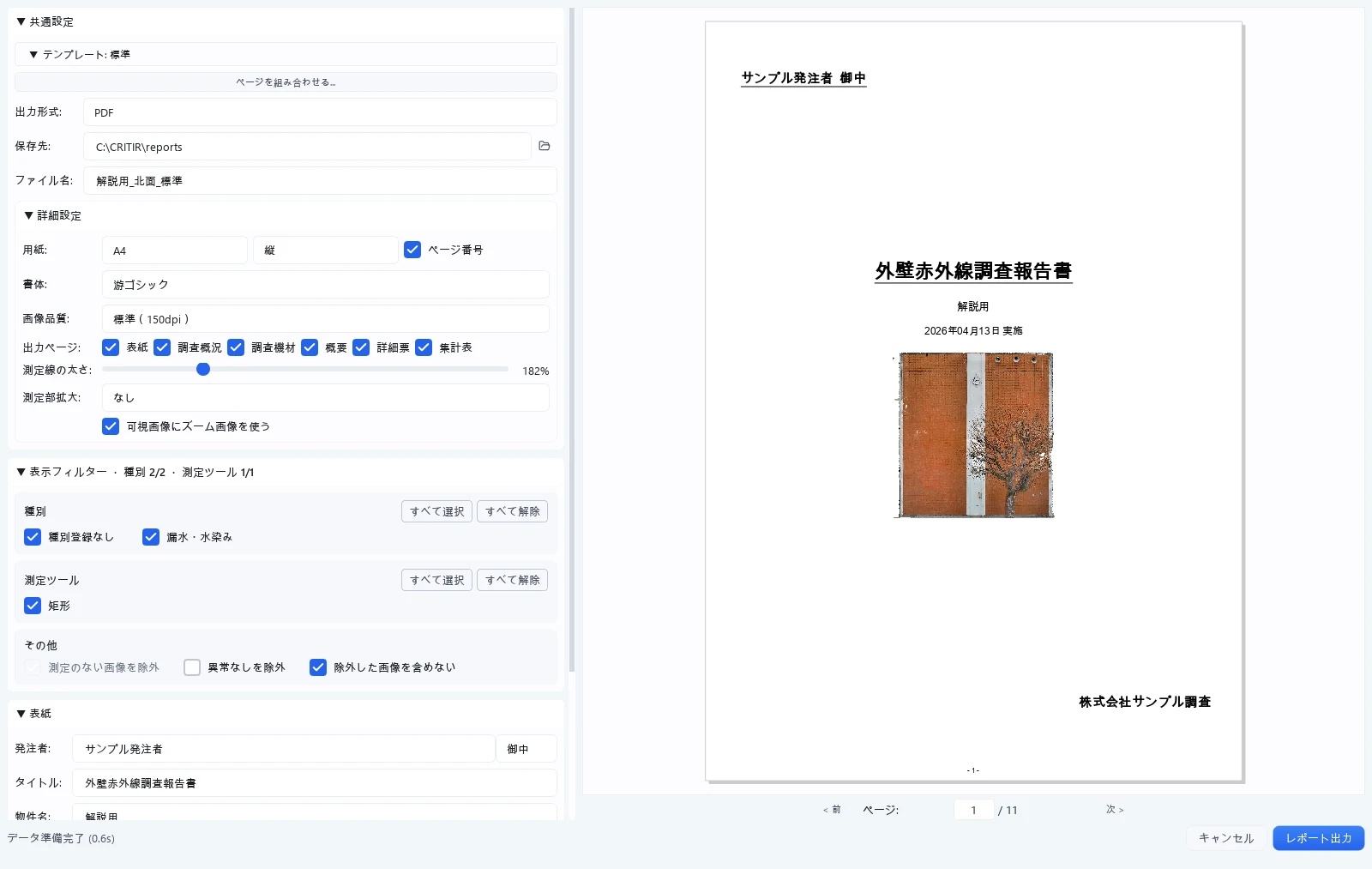

測定と判定が済んだら、レポートにまとめます。テンプレートを選ぶと、表紙から詳細票・集計表までが自動で組み上がり、左で設定を変えると右のプレビューにすぐ反映されます。

1234

1 テンプレート　2 プレビュー　3 ページ番号の入力　4 レポート出力

レポート作成の起動

ツールバーの 出力メニュー → レポートを作成 を選択します。

最初にテンプレート選択画面が表示されます。テンプレートを選択すると、レポート作成画面が開きます。

レポート作成画面は左右に分割されており、左パネルで設定、右パネルでリアルタイムプレビューを確認できます。

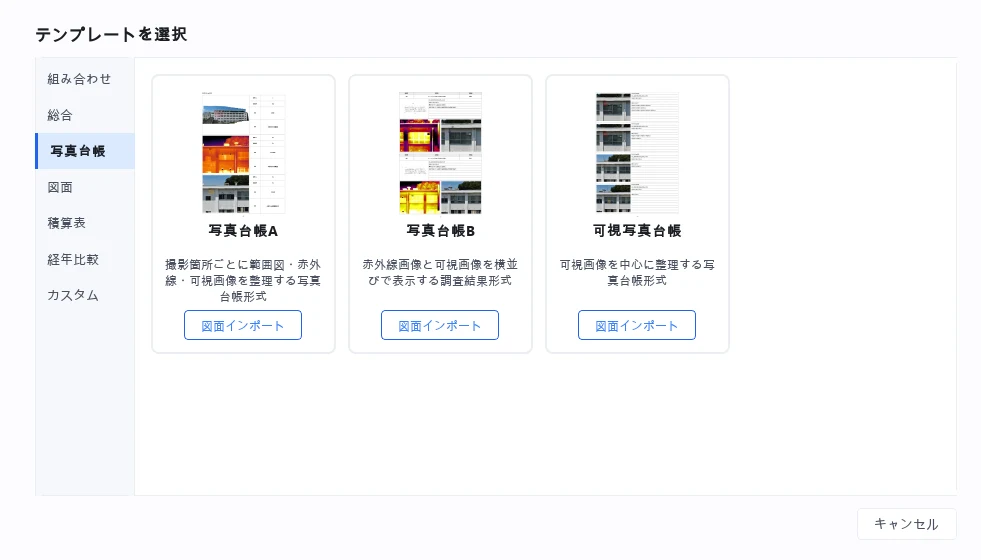

テンプレート選択

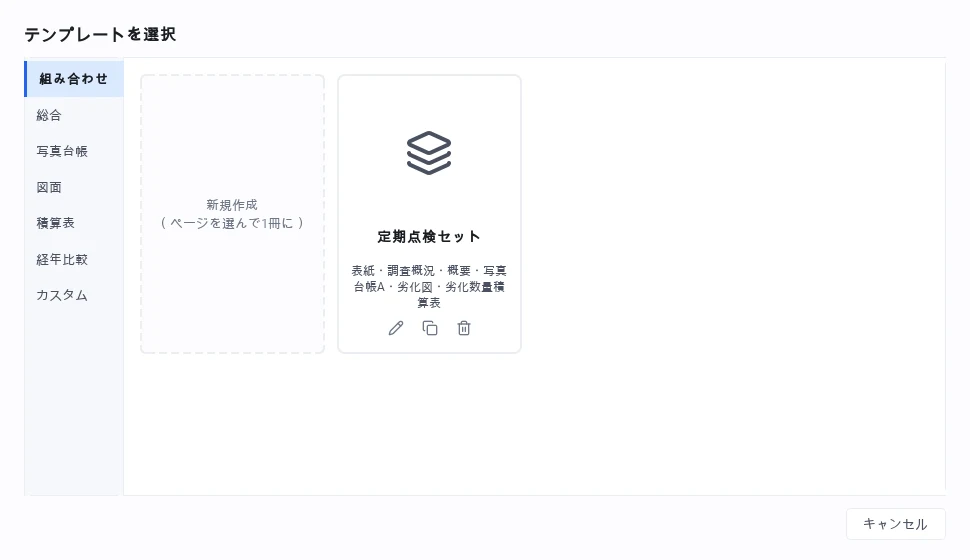

レポート作成時に、用途に応じたテンプレートを選択できます。左の 総合 / 写真台帳 / 図面 / 積算表 / カスタム でテンプレートの種類を切り替えます。

12345

テンプレートはカード形式で表示され、クリックして選択します。前回選択したテンプレートがデフォルトで選択されます。オルソ画像や図面が必要なテンプレートでは、足りないときにカードに オルソ生成 / 図面インポート のボタンが表示されます。

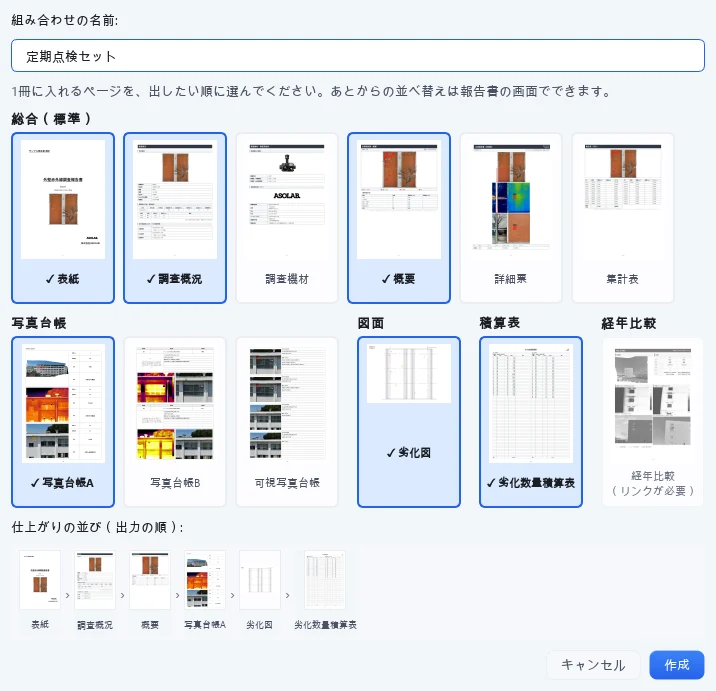

上記の既定テンプレートに加え、カスタム カテゴリでは自作のテンプレートを選択できます。独自レイアウトのレポートは テンプレートビルダー で作成できます。

共通設定

書体（フォント）

レポート出力画面の 書体 ドロップダウンで、レポート全体の既定書体を選択できます。和文・欧文あわせて以下から選べます。

サーマル表示設定

赤外線画像に適用される表示設定です。全テンプレート共通で使用されます。

測定データ

プレビュー中のページに含まれる測定データが一覧表示されます。 各測定結果の判定・種別・所見をレポート画面上で直接編集できます。変更はプロジェクトに保存されます。

標準テンプレート

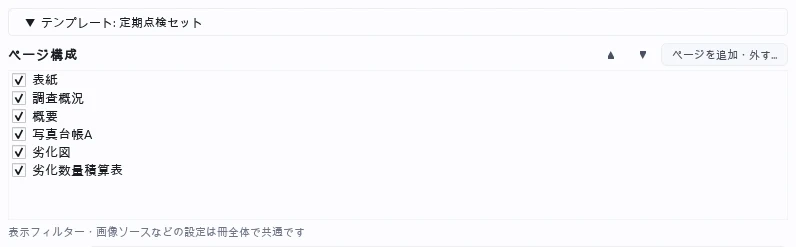

調査報告書の標準形式です。以下の6種のページで構成され、各ページは出力ページ設定で個別にオン/オフできます。

COLUMN

レポートは「差し込み」でできている

レポート作成画面でやっていることは、Word の差し込み印刷によく似ています。テンプレートが決めているのは「表紙にはタイトルと物件名」「詳細票には画像と測定の表」といった枠だけで、中身は持っていません。

そこへ材料が3つ流し込まれます。左パネルで入力した物件や会社の情報、プロジェクトの画像、そして点検で付けた測定結果です。図の丸印は、それぞれのページがどの材料を使うかを表しています。

ページ数も材料の量で決まります。標準テンプレートなら、詳細票は載せる画像の数だけ、集計表は種別の数だけ並びます（件数の多い種別は複数ページに分かれます）。材料はそのままでテンプレートを替えれば、同じ点検結果が写真台帳にも劣化図にも組み変わります。

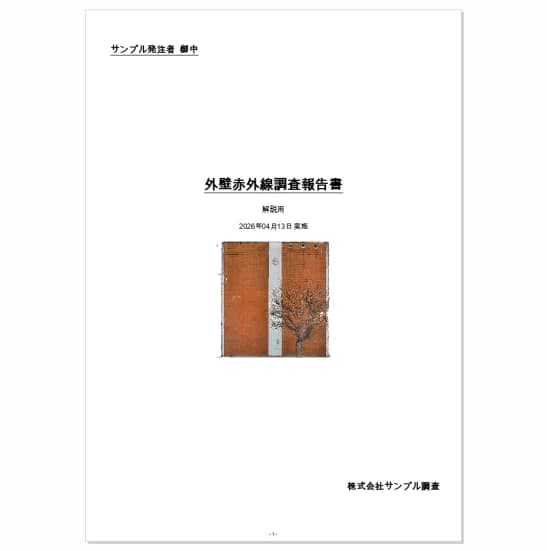

表紙

調査実施者

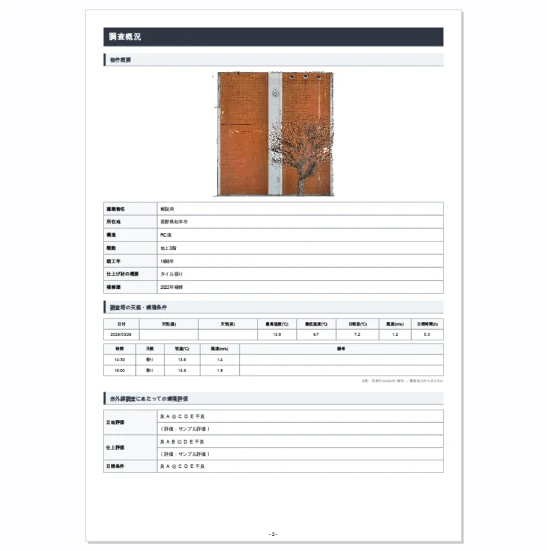

物件概要

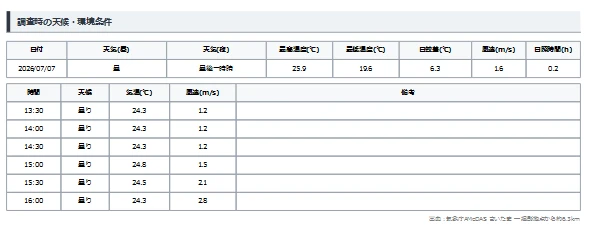

天候・環境条件

撮影データから気象情報を自動取得できます。「撮影データから取得」ボタンをクリックすると、撮影日時と位置情報をもとに最寄りの AMeDAS 観測所からデータを取得します。

取得されるデータ：

• 時系列データ: 時間帯ごとの天候・気温・風速
• 日別サマリー: 日ごとの天気・最高/最低温度・日較差・平均風速・日照時間

データは手動での編集や行の追加・削除も可能です。

環境評価

建物周辺の環境を A（良）〜 E（不良）の5段階で評価します。

各項目にコメント（評価理由）を記入できます。

調査機材の概要

複数機種の画像が同一プロジェクトに含まれる場合、調査機材セクションには機種ごとの欄が複数表示されます。

概要ページ

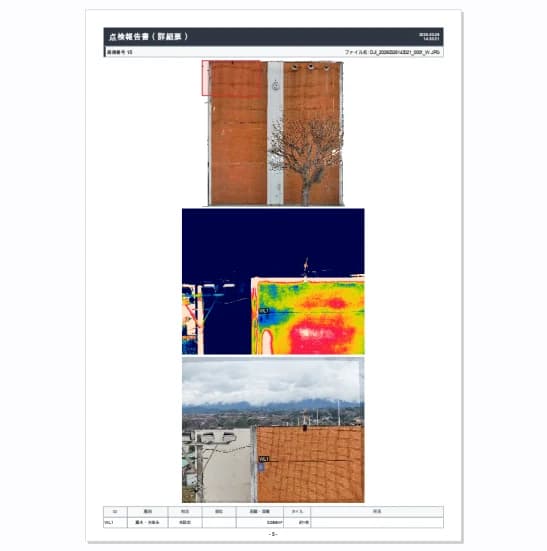

詳細票

集計表

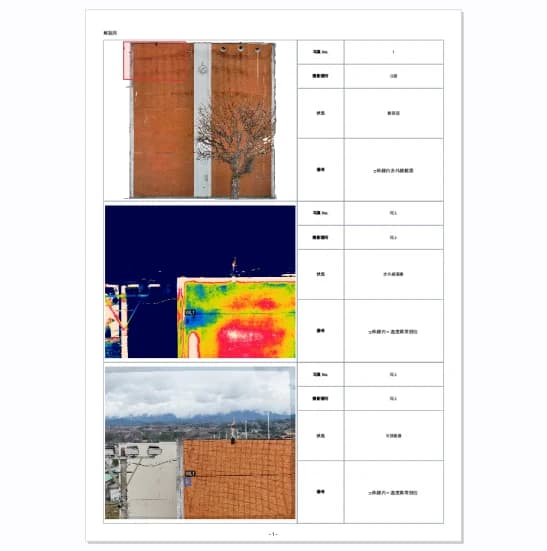

写真台帳A テンプレート

撮影箇所ごとに範囲図・赤外線画像・可視画像を整理する写真台帳形式のレポートです。測定データを含む画像のみが出力対象となります。

ページレイアウト

各ページは1つの撮影箇所に対応し、3行2列のレイアウトで構成されます。

ページ上部にはヘッダー（プロジェクト名）と撮影箇所名が表示されます。

共通設定

表示する測定種別

可視画像に表示する測定ツールの種別をフィルタリングできます。

チェックを外した種別の測定マーカーは可視画像上に表示されません。

ページ別の設定

プレビューで表示中のページに対して、個別に設定を上書きできます。

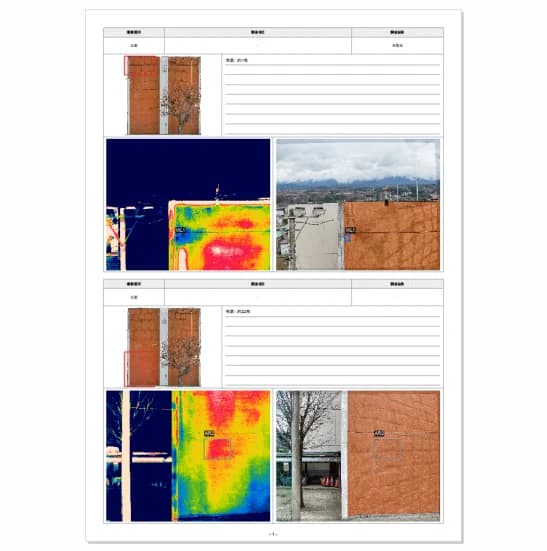

写真台帳B テンプレート

1ページに2箇所ずつ、図面（またはオルソ）上の位置・赤外線画像・可視画像を並べる写真台帳です。撮影箇所（空欄ならセット名）と調査項目を入力できます。

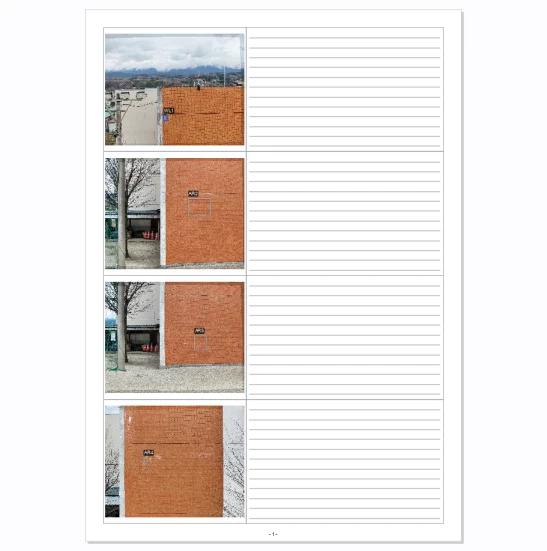

可視写真台帳テンプレート

可視画像を中心に並べる写真台帳です。1ページの行数（3 / 4）、行ごとの行テンプレート、写真ごとの自由入力を設定できます。

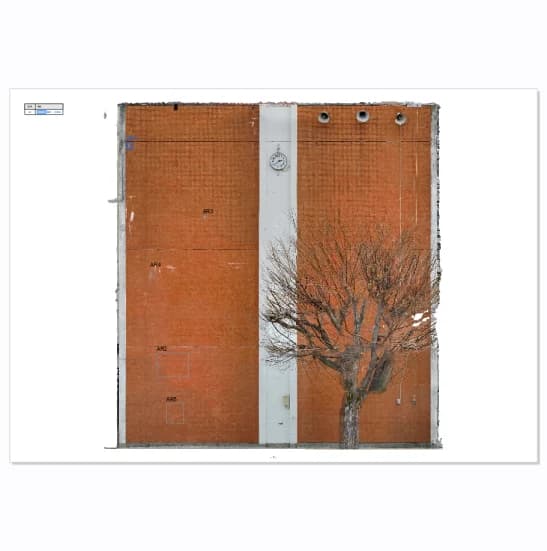

劣化図テンプレート

図面上に劣化箇所のマーカーを表示する劣化図形式のレポートです。オルソ画像が必要です（図面を読み込んでいれば図面の上にも描けます）。

出力形式

PDF・Word に加えて DXF形式 での出力にも対応しています。

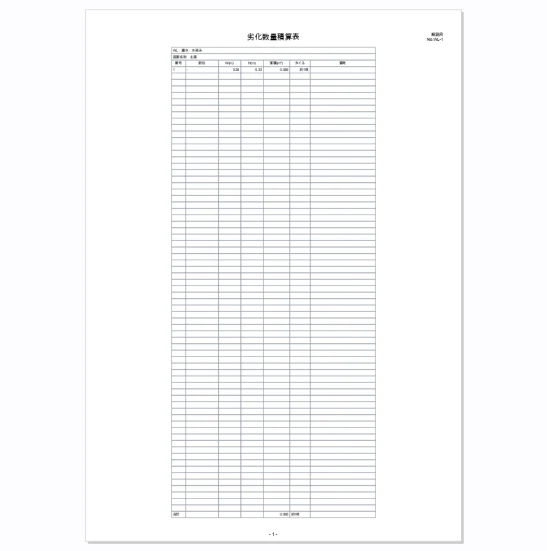

積算表テンプレート

種別ごとの劣化数量を集計する積算表形式のレポートです。全セットの測定データを横断的に集計できます。

出力形式

PDF・Word に加えて Excel形式（.xlsx）での出力にも対応しています。

カスタムテンプレート

テンプレートビルダーで作成したカスタムテンプレートを選ぶと、カスタムテンプレート グループが表示されます。

測定部拡大 は、測定部分を中心に元画像の 1/n の範囲を切り出す設定です。自動 を選ぶと、測定部の大きさに合わせて最大8倍相当まで拡大します。測定が広い範囲に散っている場合は、全体が収まるように倍率が自動的に下がります。

画像の並び順

レポートに出力される画像の順番は、画像一覧パネルのヘッダーにある 並び替え ▾ ボタンから変更できます。ここで決めた順序がレポートに反映されます。

「壁面に沿って整列」 のサブメニュー：

プレビュー

右パネルにレポートのプレビューがリアルタイムで表示されます。

• ページ下部の矢印ボタンで前後のページに移動。ページ番号を入力して直接移動することもできます
• 現在のページ番号と総ページ数を表示
• ホイールで拡大・縮小、ドラッグで移動
• 設定の変更は自動的にプレビューに反映

出力

設定が完了したら、画面下部の 出力ボタン をクリックします。 出力中は進捗バーが表示され、完了後にファイルを開いたりフォルダを表示できます。
