3Dモデル
写真から建物や擁壁・トンネル坑口などの構造物の3Dモデルを生成し、赤外線の温度を貼り付けて立体のまま調べる方法を解説。写真から立体ができるしくみ(三角測量)も図解します。

写真の山が、
ぐるりと回せる建物になる。
この章でできるようになること
- 写真から建物の3Dモデルをつくる
- 生成範囲を絞って対象を細かくする
- 温度を貼った温度付き3Dで調べる
- ムラ強調で局所的な温度ムラを探す

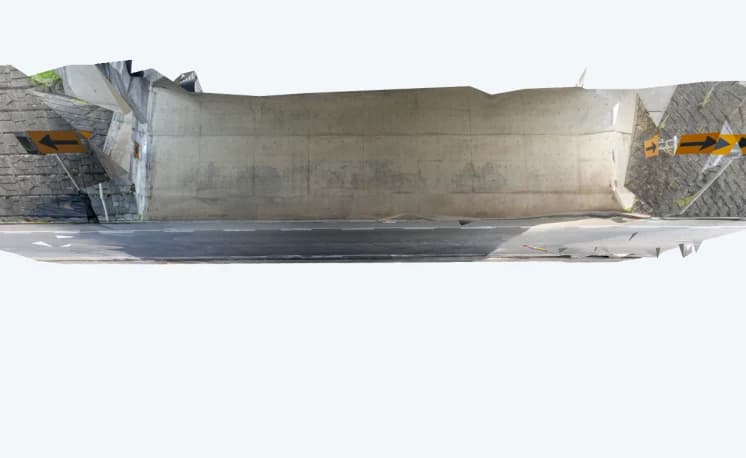

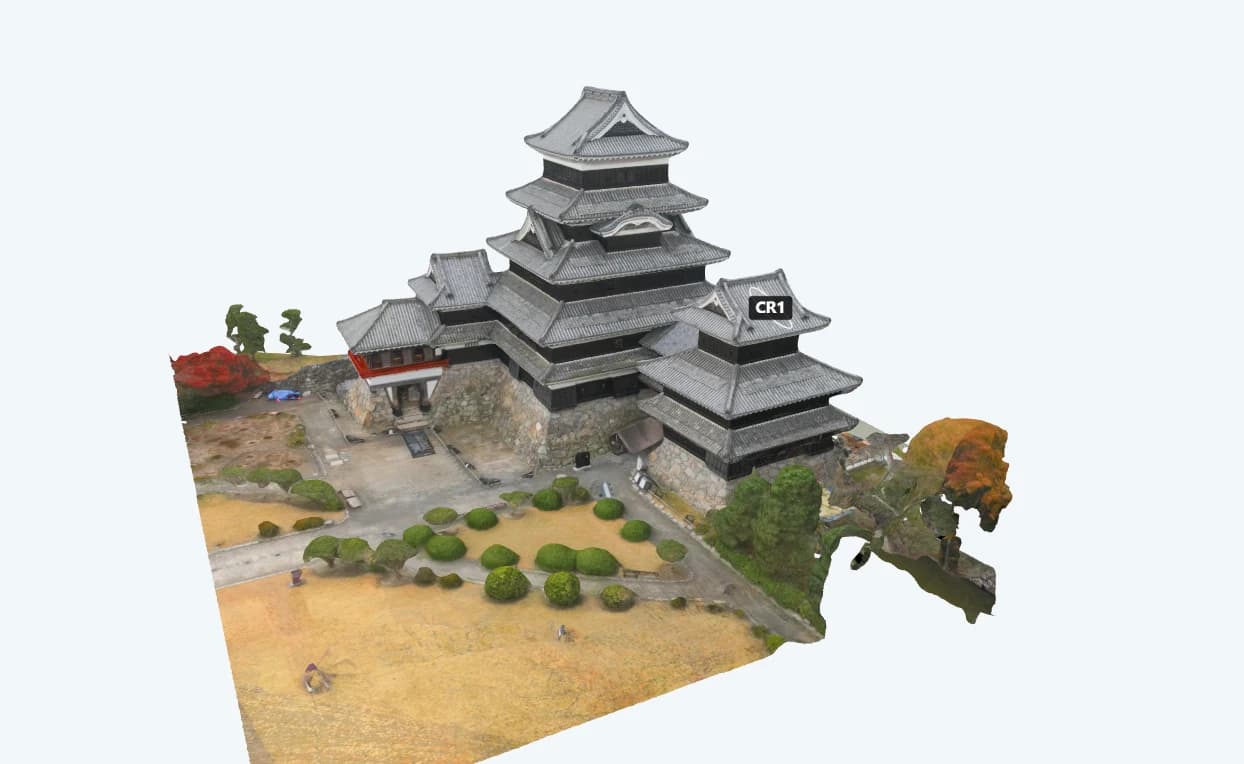

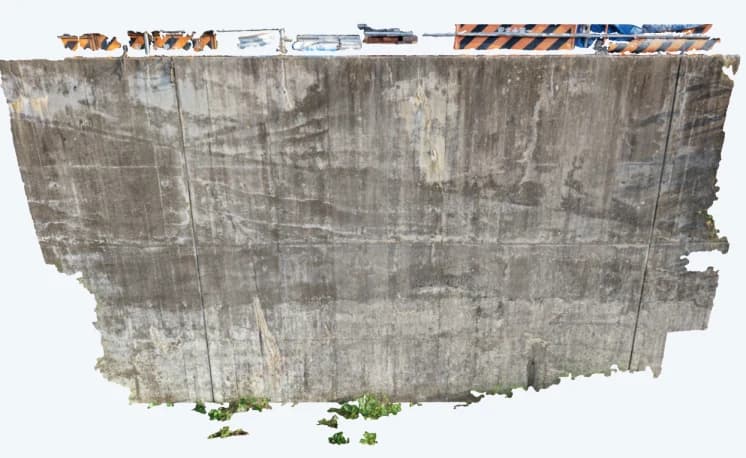

CRITIR では、画像リンクの結果から壁面・構造物の 3Dメッシュ を生成できます。生成した3Dモデル上では測定結果を確認でき、赤外線を投影して 温度付き3Dモデル として解析することもできます。





写真から立体ができるしくみ
1枚の写真からは、ある点が「どの方向にあるか」しか分かりません。ところが同じ点を別の位置から撮った写真がもう1枚あれば、2本の方向が交わるところが、その点の位置です。測量でおなじみの三角測量と同じ考え方です。
CRITIR の画像リンクは、写真どうしで共通の特徴点を見つけ、各写真のカメラの位置・向きと、まばらな点の位置を同時に求めます。続いて写真ごとに、近くの写真と見比べながら1画素ずつ奥行き(深度)を推定し、無数の点を集めます。
最後に、その点を統合して表面(メッシュ)をつくり、元の写真を貼り付けて(テクスチャ)完成です。生成中の進捗表示に出る「写真ごとの深度を推定中...」「テクスチャを生成中...」は、この工程を順にたどっています。
3Dメッシュの生成
ウィザードの起動
以下のいずれかから画像リンク・オルソ・3D生成ウィザードを起動し、ウィザード左側のレールで 3Dモデル を選びます。
- ツールバーの 処理 ▾ → 画像リンク・オルソ・3D生成
- 右サイドパネルの 3D タブ → 3D生成 ボタン(3D未生成時に表示)
GPU は必須ではなく、GPU(NVIDIA・AMD・Intel)があれば使って処理し、無ければ CPU で同じ品質の結果を作ります。違うのは所要時間だけです。

ウィザードの手順
3Dモデルの手順はオルソ生成と同じ骨格です。3Dモデル設定 ページで生成する成果物を選び、画像リンクを済ませてから 生成範囲 を確認し、必要に応じて スケール設定 で実寸を与えてから生成を開始します。
| ページ | 内容 |
|---|---|
| 3Dモデル設定 | 生成する成果物・実行される処理のサマリ |
| 生成範囲 | 疎点群を見ながら、対象を箱で絞る |
| スケール設定(任意) | 既知の寸法を計測して実寸を与える。何も入力しなければ、GPS をもとにしたスケール(GPS が無ければ補正なし)で生成します。詳しくは スケール設定 を参照してください |
設定ページのボタンは、画像リンク(SfM)を新しく計算する場合は 画像リンクを開始、既存の画像リンク結果を再利用する場合は 次へ (生成範囲) → になります。画像リンクを新しく計算する場合はウィザードが数秒後に自動で最小化され、完了するとメイン画面に通知が出ます。通知の 生成範囲を確認 から戻ると、生成範囲のページが開いています。
生成範囲
3Dモデルは、対象を囲む空間全体を一定の細かさで区切って生成します。そのため、実際に見たい構造物のまわりに広い空地や遠景が含まれていると、同じ計算量が無駄な空間にも配分され、肝心の対象が粗くなります。範囲を絞ると、同じ計算量のまま対象だけが細かくなります。
初期値は、同じ画像リンク結果で前回使った範囲があればその範囲、無ければカメラ位置から自動で決めた範囲です。
| 操作 | 説明 |
|---|---|
| 自動 / 全域 / 前回 | 初期値を選び直す。全域 は範囲を指定しない(前回の範囲があれば解除する) |
| 上 / 正面 / 側面 / 全体 | 3Dビューの視点を切り替える |
| 横 / 高さ / 奥行き | 各軸のスライダーと数値欄(メートル)。3D上の面ハンドルをドラッグしても動かせる |
| 水平回転 | 箱を水平方向に回す。斜めに建っている対象でも箱をぴったり合わせられる。リセット で回転を戻す。3D上の回転ハンドルをドラッグしても回せる |
画面右には、指定中の範囲のサイズ・範囲内に残る疎点の数・範囲を見ている画像の枚数が表示されます。この数値を見ながら、対象が欠けない範囲でできるだけ狭く絞るのが目安です。
空き地は箱の外へ追い出す
生成範囲は、対象が欠けない範囲でできるだけ狭く。まわりの駐車場や遠景を箱の外に出すだけで、同じ計算量のまま建物のディテールが細かくなります。
既存の3Dモデルを再利用する設定でも、生成範囲のページは表示されます。再利用中に範囲を変更した場合は、新しい範囲を反映するため3Dモデルを作り直します。疎点群を表示できない場合は、範囲を指定せずにそのまま生成できます。

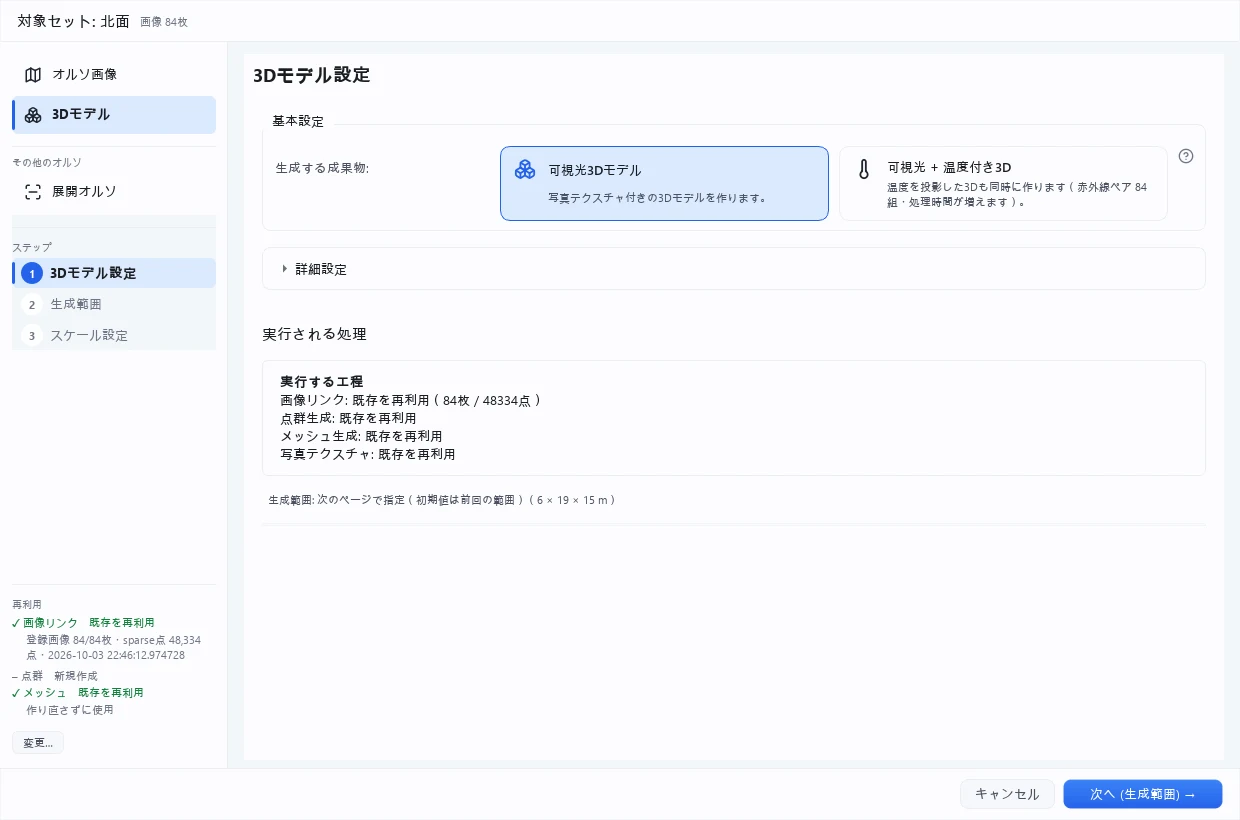

3Dモデル設定ページ
| 設定 | 説明 |
|---|---|
| 生成する成果物 | 可視光3Dモデル / 可視光 + 温度付き3D の2択のカード(下記) |
ページ下部の 実行される処理 に、画像リンクから写真テクスチャまでの各工程について、既存を再利用するか新しく生成するかがまとめて表示されます。
詳細設定 を開くと、次の項目を変更できます。通常は既定値のままで問題ありません。
| 設定 | 説明 |
|---|---|
| 繋ぎ目の処理(温度3Dのテクスチャ) | 多視点をブレンド(繋ぎ目を滑らかに) / 面ごとに1枚(輪郭を優先)。温度付き3Dを選んだときだけ有効 |
既存の3Dモデルの再利用
ウィザード左側のレールの 再利用 欄に、画像リンク結果や3Dモデルを再利用するか(既存を再利用 / 作り直す / 新規作成)が表示されます。変更… から再利用の設定を切り替えられます。
同じ画像リンク結果で3Dモデルを生成済みの場合は、再利用の設定で既存の3Dモデルを作り直さずに使う項目をオンにすると、そのまま使えます。
再利用できるのは、現在の方式で作った3Dモデルだけです。以前のバージョンの方式で作った3Dモデルは再利用できず、新しく作り直します。
生成する成果物(温度付き3D)
3Dモデル設定ページの先頭にある 生成する成果物 で、温度付き3Dを作るかどうかを2択のカードから選びます。
| 選択肢 | 説明 |
|---|---|
| 可視光3Dモデル(初期値) | 写真テクスチャ付きの3Dモデルだけを生成します |
| 可視光 + 温度付き3D | 上記に加えて、メッシュに赤外線の温度を投影した 温度付き3Dモデル も生成します(処理時間が増えます) |
可視光 + 温度付き3D を選んだときだけ、詳細設定の 繋ぎ目の処理 が有効になります。多視点をブレンド は繋ぎ目が滑らかになり、面ごとに1枚 は輪郭がシャープになる代わりに繋ぎ目が出ることがあります。
温度付き3Dには可視・赤外線のペアとアライメント較正が必要です。ペアが見つからないセットでは 可視光 + 温度付き3D を選べません。温度の投影はテクスチャ生成後に実行されます。
生成の開始
最後の スケール設定 のページで 生成開始 ▶ をクリックします。処理には画像枚数やPCスペックに応じて時間がかかります。生成中は、メイン画面の進捗表示に「写真ごとの深度を推定中...」「テクスチャを生成中...」のように現在の工程が表示されます。
生成を始めると、書き込みを始める前に必要なディスクの空き容量を見積もって確認します。不足している場合は処理を中止し、必要な容量の目安と現在の空き容量(例: 「必要 約20 GB / C: 空き 12 GB / 全体 476 GB」)を表示します。不要なファイルを削除してからやり直してください。
3Dビューワー
生成した3Dモデルは、右サイドパネルの 3D タブから閲覧できます。上部のツールバーで表示を操作できます。

1 表示 2 カラーマップ 3 温度の種類 4 測定ラベル 5 カメラ枠 6 クリップ 7 水平 8 全体表示 9 地図 10 オルソ作成
| ツール | 説明 |
|---|---|
| 表示 | 可視3D / 赤外線3D / 点群 の切替(切り替えられる表示が2つ以上あるときに表示)。赤外線3Dは温度付き3Dを生成済みの場合のみ |
| 温度の種類 | 補正した温度 / 実測温度 / ムラ強調 の切替(赤外線3Dの表示中のみ。下記) |
| カラーマップ | 温度の配色を10種類から選択(赤外線3Dの表示中のみ) |
| 測定ラベル | 名前 + 測定値 / 名前のみ / 非表示、サイズ、cm / ㎠ 表示 |
| カメラ枠 | 各写真の撮影位置枠を表示(既定オフ) |
| 元写真 | 3Dの画面中央を写した元写真を小窓に表示し、そのまま測定できます(元写真の小窓、PRO プラン)。カメラ枠の右にあり、初期状態はオン |
| クリップ | 幅 / 高さ / 奥行き の各軸について、下端・上端の2つのハンドルで範囲を決めて断面表示(目盛はメートル) |
| 水平 | シーンの水平化。自動水平(初期値)/ 元の向き の切替と、上方向の手動指定 |
| 全体表示 | シーン全体が収まるよう視点を調整 |
| 地図 | 撮影位置(GPS)をもとに、3Dモデルを地図の上に表示します(地図表示)。地図に置けないセットでは表示されません |
| オルソ作成 | この3Dモデルの上で面と範囲を指定して、オルソ画像を作成します。ウィザードを通さず、範囲の指定画面が直接開きます(出力設定は既定値、スケールは保存済みの設定を使用)。ツールバー右端。3Dモデルがあるときのみ |
水平 は、撮影時のジンバル角やカメラの姿勢から地面の向きを自動で推定し、モデルを水平に立てて表示します(自動水平が初期値)。推定できない場合や、結果が傾いて見える場合は、上方向を手動指定 の「前後の傾き」「左右の傾き」で調整できます。
3Dタブには、セットでいちばん新しい3Dモデルが表示されます。オルソとは別の画像リンク結果から作られていることがあります(成果物の一覧の 表示中:3Dモデル で確認できます)。
地図 の表示中は、クリップ・水平・オルソ作成は使えません。表示 は 可視3D / 赤外線3D を切り替えられますが、点群 は選べません。点群 の表示中も オルソ作成 は使えません。
点群表示

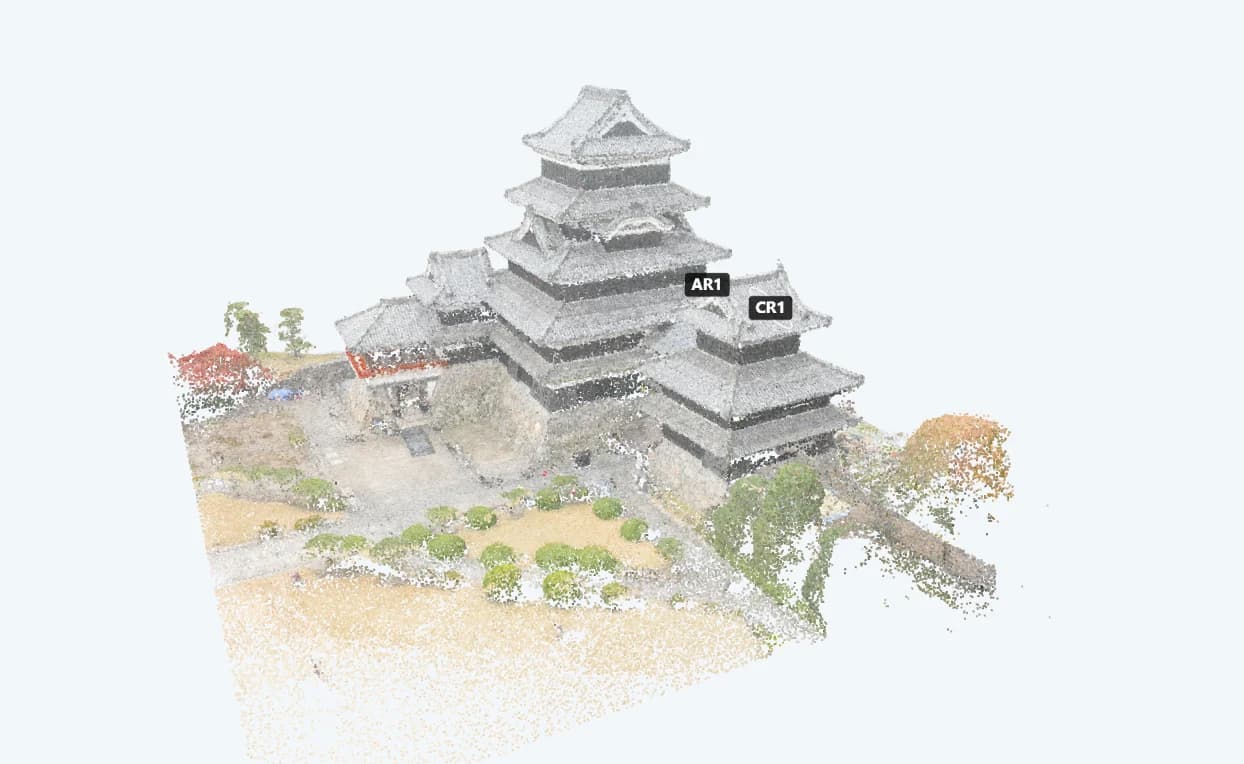

表示 で 点群 を選ぶと、3Dモデルの元になった点群を表示します。


表示のみで、面の選択はできません。3Dモデルをまだ生成していないセットでも、画像リンクの結果があれば、その点群を3Dタブで確認できます。
地図表示
ツールバーの 地図 をオンにすると、撮影位置(GPS)をもとに3Dモデルを地図の上に置いて表示します。

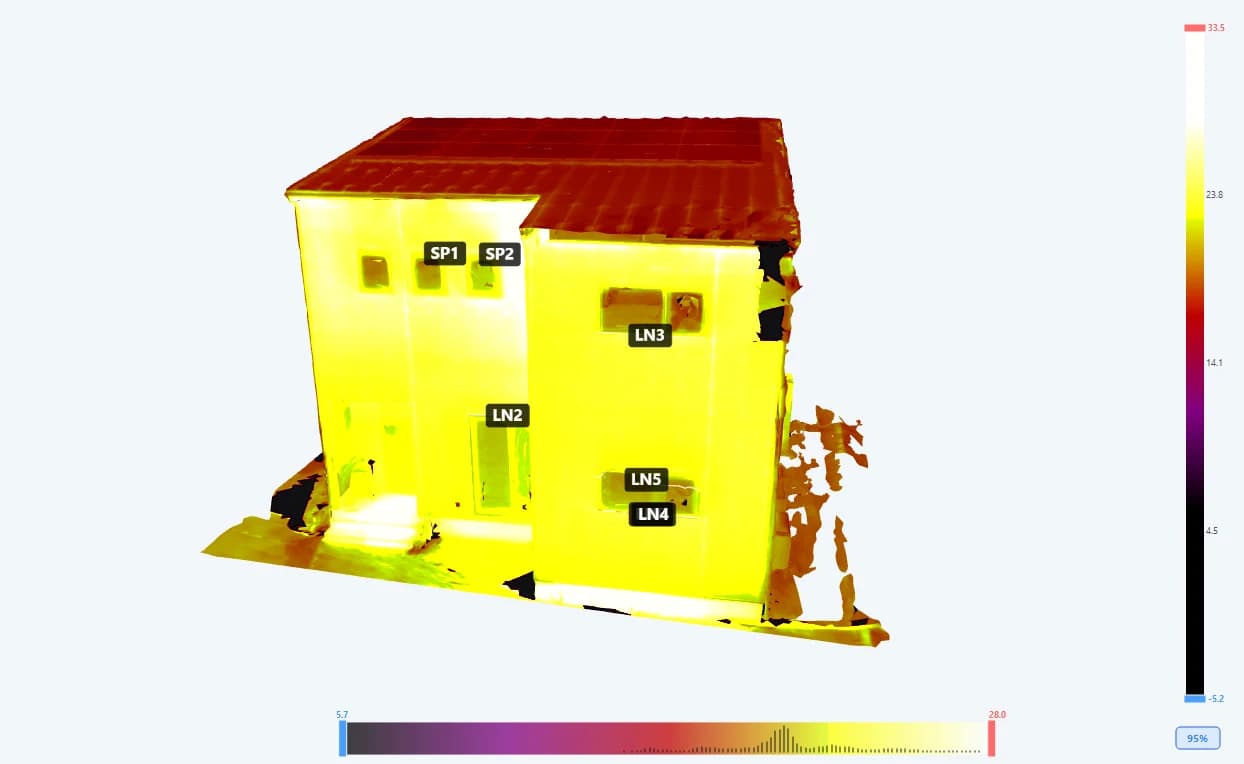

- 表示 で 赤外線3D を選ぶと、地図の上でも温度付き3Dを表示できます。温度の種類・カラーマップ・温度バー・カラーバーの設定も、そのまま地図の上の表示に反映されます
- 地図の上の赤外線3Dでは、赤外線の観測がない面は描かれず、下の地図が透けて見えます(地図を使わない3Dビューでは、こうした面はグレーで表示されます)
- 地図の表示中は 点群 は選べません

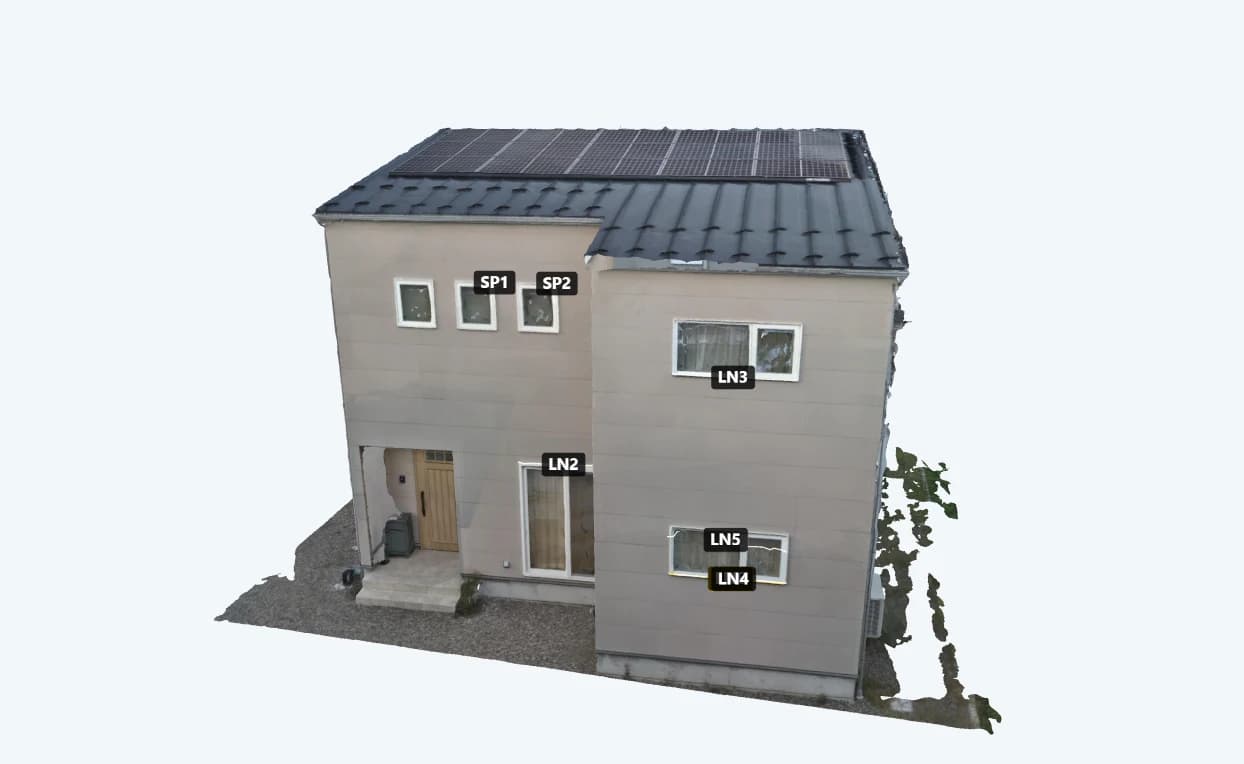

測定結果の投影
画像上で作成した測定結果は、3Dモデルの表面にも自動的に投影されます。3D空間上で測定箇所の位置関係を確認できます。
3Dモデルの表面を右クリックして 同一地点検索 を選ぶと、その地点が写っている元画像を探せます(同一地点検索、PRO プラン)。
元写真の小窓
3Dビューで視点を止めると、画面の中央をいちばんよく写している元の写真が、3Dの右下の小窓に表示されます(PRO プラン)。3Dモデルを自由に回しながら、3Dの上では分かりにくい細部も、撮ったときの細かさのまま確かめられます。オルソビューワーの元写真の重ね表示と同じ考え方です。
- ツールバーの 元写真 ボタン(カメラ枠の右)でオン/オフを切り替えます。初期状態はオンで、選んだ状態はほかのプロジェクトにも引き継がれます
- 視点を動かして止めると、画面の中央をよく写している写真に自動で切り替わります。写真は、3Dの画面と同じくらいの範囲が見える倍率で、画面の中央の点に寄せて表示されます
- 3Dの面の上には、小窓に見えている範囲が、小窓の縁と同じ色の線で表示されます。写真全体の範囲(赤外線写真では赤外線の写る範囲)は薄い線で表示されます
- 小窓の左下には、表示している写真の名前が「元写真: (名前)」のように表示されます
- 写真の右上の 拡大 で、3Dと写真を横に並べて大きく表示します。小窓に戻す で小窓に戻ります。横並びのときは、境目をドラッグして幅を変えられます
- 写真には、ツールバー・温度バー・カラーバーは表示されません
- 写真の赤外線/可視は3Dの表示に合わせて切り替わります。赤外線3D のときは赤外線写真、可視3D のときは可視写真です
- 画面の中央にモデルの面が無いとき(空や、クリップした範囲の外など)は、今の写真のままです。地図の表示中・同一地点検索の実行中も、写真は切り替わりません
赤外線3Dのとき
赤外線写真は、赤外線3Dと同じカラーマップ・表示範囲・アラーム閾値で色が付きます。3Dの温度バーやカラーバーを動かすと、写真の色も一緒に変わります。温度の種類が ムラ強調 のときは、カラーマップだけがそろいます。写真は通常の赤外線画像(温度)で表示され、表示範囲は写真のままです。
写真の温度は写真1枚の測定値そのものなので、補正した温度 の赤外線3Dとは数℃違うことがあります。
写真の上で測る
小窓の写真は、メインビューワーと同じ画像ビューです。画面左端のツールアイコンバーで測定ツールを選ぶと、写真が自動で切り替わらないように固定され、3Dと写真の横並びに広がります。そのまま写真の上で測定できます。描いた測定はその写真の測定として保存され、3Dモデルにも投影されます。
- 測定ツールを選んでいる間は、左下の名前に「(この写真で測定中)」と表示されます
- ツールを解除すると、写真の自動の切り替えが再開します。ツールを選んで自動で横並びになった場合は、小窓に戻ります(拡大 で横並びにしていた場合はそのままです)
浮いた塊の削除
3Dモデルには、水面や木の葉などから、本体から離れて宙に浮いた塊(ノイズ)ができることがあります。こうした塊は、右クリックで3Dモデルから削除できます。
- 3Dビューで浮いた塊を右クリックし、この塊を削除... を選びます
- 削除される塊が緑で強調され、面の数と全体に対する割合が表示されます。削除 をクリックすると削除されます
- 削除は、赤外線3D・これから行うオルソ作成・測定の3D投影・HTMLビューワー出力など、この3Dモデルを使うすべての機能に反映されます
- 生成した直後の3Dモデルは残してあります。右クリックの 削除した塊をすべて元に戻す... で、いつでも生成直後の状態に戻せます。戻すときは、これまでに削除した塊がすべてまとめて戻ります(1つずつは戻せません)
- 削除できるのは、本体から離れて浮いている塊だけです。本体を右クリックした場合は削除できません
点群 の表示中や、3Dモデルの生成などの処理中は、メニューに表示されません。以前のバージョンの方式で作った3Dモデルでも使えません。削除する前に作ったオルソや、出力済みのHTMLビューワーは変わりません。
温度付き3Dのインタラクティブ解析
温度付き3D(赤外線3D)を表示している間は、通常のビューワーと同様に温度を対話的に解析できます。
- 温度の種類 — 補正した温度 / 実測温度 / ムラ強調 を切替
- カラーマップ — 10種類のパレットから選択
- 温度バー(下部) — 表示範囲を調整
- カラーバー(右側) — アラーム閾値を設定
ツールバーの 温度の種類 で、赤外線3Dに表示する温度を選べます。


| 温度の種類 | 説明 |
|---|---|
| 補正した温度(初期値) | 写真ごとの温度のずれ(撮影中のドリフトなど)を重なりから推定して取り除いた温度です。全体の温度分布を見るのに向きます。写真1枚の測定値とは数℃違うことがあります |
| 実測温度 | 写真の測定値をそのまま貼った温度です。撮影時刻の違う写真の境目が色の段差として見えることがあります |

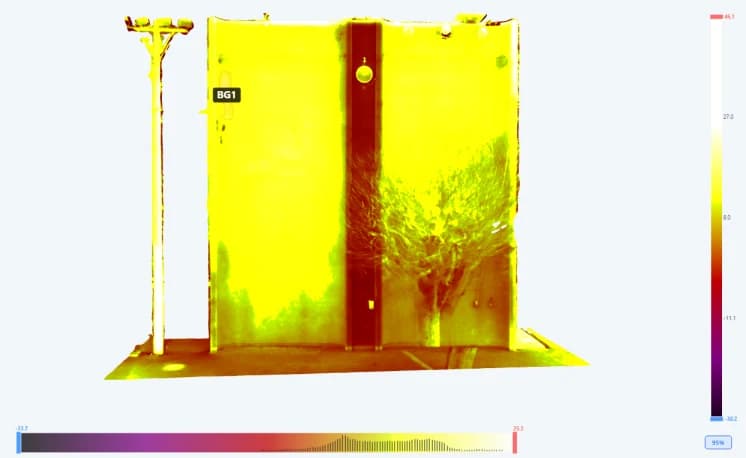

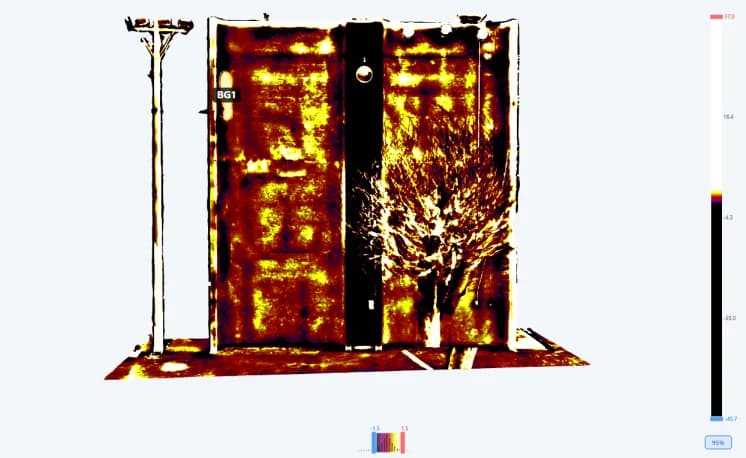

| ムラ強調 | 補正した温度と、周囲(約0.5m)の同じ向きの面の平均との差です。浮きなどの局所的な温度ムラを探すのに向きます |
浮き探しは「ムラ強調」で
建物全体の温度の傾向は補正した温度で、局所的な温度ムラを探すときはムラ強調で。日当たりの違いによる面ごとの温度差が消えて、周りと違う場所だけが浮かび上がります。
温度付き3Dは色を焼き込まず、表示時に都度着色します。そのため、表示範囲・アラーム閾値・カラーマップを後から自由に変更できます。以前のバージョンで生成した温度付き3Dでは、温度の種類 が表示されない場合があります。
選んだ 温度の種類・カラーマップ・表示範囲(温度バー)・アラーム閾値(カラーバー)は3Dモデルごとに保存され、次に開いたときもその設定で表示されます。HTMLビューワー出力の赤外線3Dにも、この設定がそのまま使われます。
レポート・HTMLビューワー・書き出し
- レポート — 詳細票の画像ソースに 3D を選ぶと、各写真の撮影位置を3Dモデルから俯瞰した撮影位置図を掲載できます。詳しくは レポート作成 を参照してください。
- HTMLビューワー出力 — 3Dモデルを生成済みの場合、HTMLビューワー出力に自動的に同梱され、ブラウザ上では画面上部の 3D に切り替えて閲覧できます。赤外線3Dは、3Dビューで保存した温度の種類・カラーマップ・表示範囲・アラーム閾値で表示されます。
- 3Dモデルの書き出し — 表示中の3Dモデルを右クリックの 3Dモデルを書き出す... から GLB ファイルとして書き出し、Blender などほかのソフトで開けます。詳しくは 3Dモデルの書き出し を参照してください。
